当前位置：首页 >> 2N3903-2N3904三极管参数
2N3903/2N3904 NPN小功率三极管,可与2N3906/2N3905做互补对称管.
2N3903 电流增益带宽积250MHZ 放大倍数 50-200 代换
2N3904 电流增益带宽积300MHZ 放大倍数 100-400

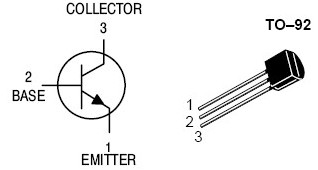

外形及引脚图
| 参数 |
符号 |
数值 |
单位 | |
| 集电极-发射极电压 |
VCEO |
40 |
V | |
| 集电极-基极电压 |
VCBO |
60 |
V | |
| 发射极-基极电压 |
VEBO |
6.0 |
V | |
| 集电极电流-连续 |
Ic |
200 |
mA | |
| 器件耗散 | @ TA = 25℃ |
PD |
625 |
mW |
| Derate above 25℃ | 5.0 | mW/℃ | ||
| 操作和存储结温范围 |
TJ,Tstg |
–55 to +150 |
℃ | |
